• Dissipatori Evo

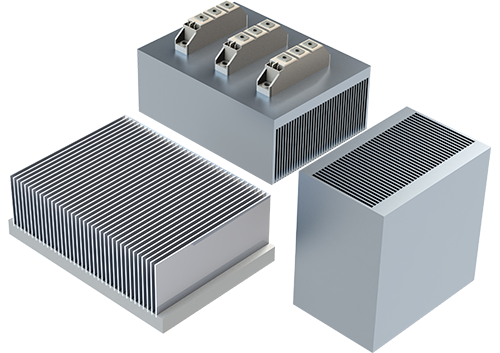

    Dissipatori serie EVO
    Lega1050A
    Completamente personalizzabile
    Massima efficienza per unità di superficie

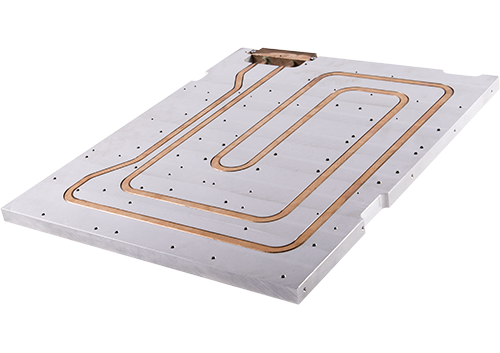

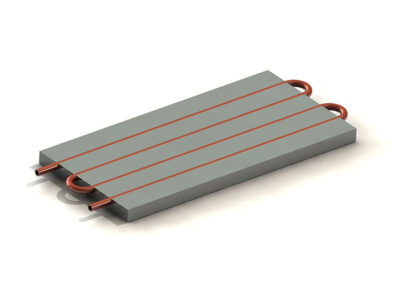

  • Dissipatori ad Acqua
    Personalizzabili sulle esigenze del cliente
    Altamente performanti
    Compatti

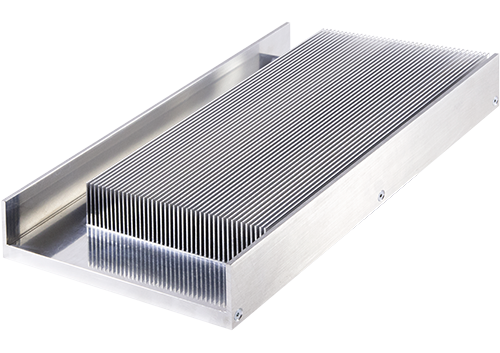

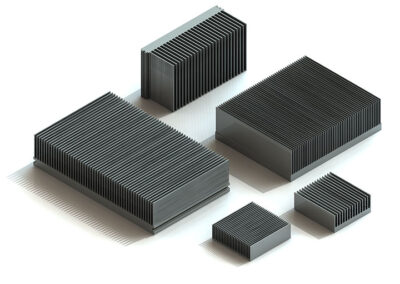

  • Dissipatori integrali
    ad alta efficienza
    Altamente performanti
    Elevata superficie di scambio termico
    Estremamente compatti
    Ottimo rapporto costo/efficienza

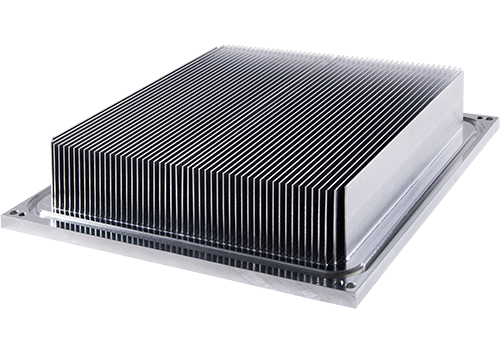

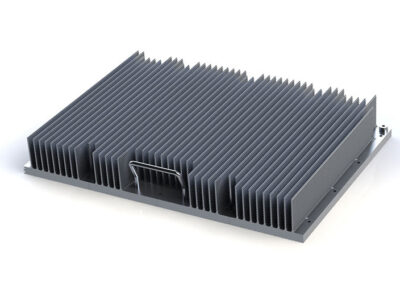

  • Profili saldati
    Personalizzabili sulle reali esigenze del cliente
    Paragonabili ai profili integrali
    Adatti anche ad utilizzi soggetti a vibrazioni

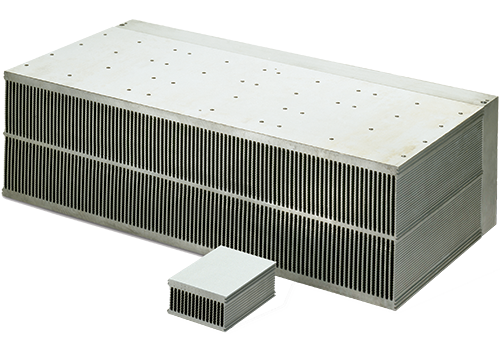

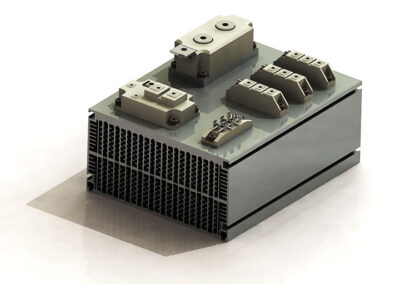

  • Dissipatori incastrati
    Altamente performanti
    Ampia gamma
    Compatti ed adatti agli impieghi più gravosi

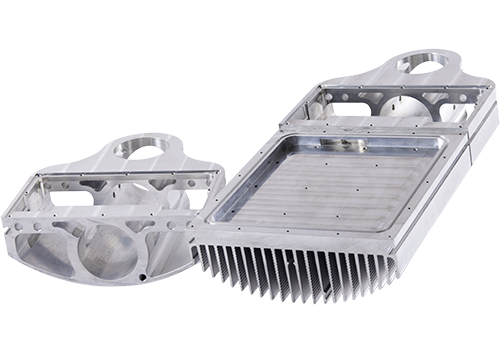

  • Profili a disegno
    Realizzati secondo le esigenze del cliente
    Riservati
    Non solo dissipatori

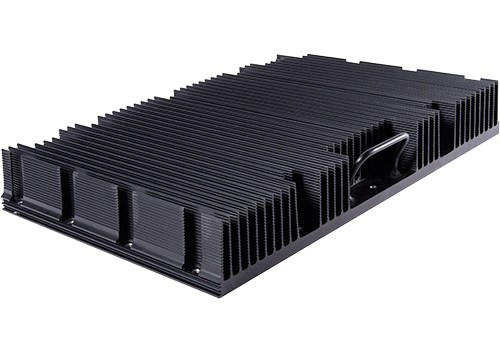

  • Profili Saldati
    Personalizzabili sulle reali esigenze del cliente
    Paragonabili ai profili integrali
    Adatti anche ad utilizzi soggetti a vibrazioni

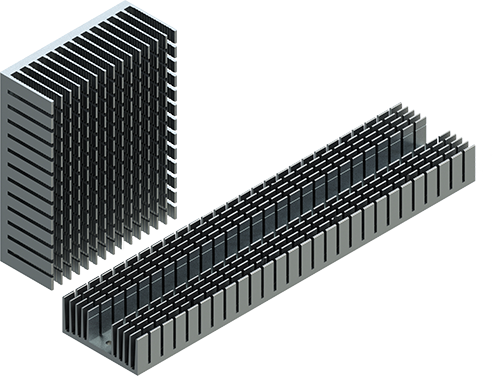

  • Power Gain
    Maggiore superficie di scambio
    Adatto a montaggi con alettatura in orizzontale
    Realizzati secondo le esigenze del cliente

40 anni di esperienza al Vostro servizio

Tecnoal opera da 40 anni nell'ambito della dissipazione e dei supporti meccanici per l'elettronica.
Tecnoal è certificata ISO 9001 dal 2002 ed opera attualmente su una sede di circa 7000m2.
Il parco macchine, le attrezzature, ed il personale altamente qualificato consentono di supportare il cliente dalla progettazione al prodotto finito,
pronto per il montaggio.

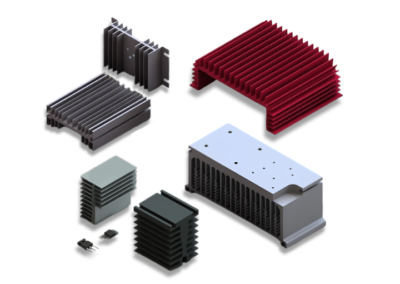

Tolleranza di Estrusione

Tutti i profili sono estrusi in lega di alluminio 6060 o 6063, nel rispetto delle norme UNI EN 755/9.
Per esigenze specifiche e per dissipatori realizzati su disegno si possono ottenere tolleranze fino a circa il 50% di tali norme.
Qualora vi siano delle dimensioni critiche, che devono essere rispettate , queste devono essere concordate preventivamente.

Vedi estratto norma UNI en 755/9

Materiali e Designazioni

Tutti i profili presenti nel nostro catalogo/sito salvo diversa indicazione sono estrusi in lega di alluminio EN AW 6060 Designazione numerica 6060 Al Mg Si 0.5
A richiesta su alcuni profili lega di alluminio EN AW 6063.
Stato fisico T5
Peso specifico 2.7 Kg/dm3

Vedi caratteristiche materiale lega EW AW6060
Vedi caratteristiche materiale lega EW AW6063

Tolleranze di Laboratorio

Tecnoal ha adottato ove non specificato le seguenti tolleranze:
Taglio +0 -0.5
Riferimenti ±0.3
Interassi ±0.2 (non cumulabile)
Profondità filettature 2 volte il diametro più 1mm
Spianatura area componenti ±0.03mm/100mm
Rugosità media nella zona dei componenti
(spianatura) Ra 1.6
Altre lavorazioni ove non specificato: grado di precisione medio secondo UNI 22768-1-m

Vedi tabella secondo norma UNI 22768-1-m

Criteri di accettazione secondo UNI EN 22768-1
Salvo indicazione contraria i pezzi non conformi alle tolleranze generali prescritte, non devono essere automaticamente rifiutati, quando la funzionalità dei pezzi non risulta compromessa.
